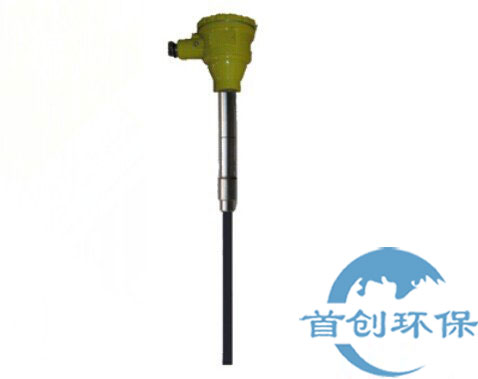

一、產品介紹：
BDM-Z型一體化高精度粉塵濃度在線測量儀，由我公司研發生產，并獲得外觀設計專利、實用新型專利和防爆合格證，廣泛應用于制金、發電、水泥等行業氣固兩相流的含塵量在線測量。
主要使用場所：TRT發電，濕法除塵，除塵總管，電除塵或其他除塵場所。
二、BDM-Z型一體化高精度粉塵濃度在線測量儀工作原理：
含有粉塵顆粒的氣固兩相流體在輸送過程中，由于粉塵顆粒與粉塵顆粒、粉塵顆粒與管道內壁的碰撞和摩擦，將使粉塵顆粒帶上電荷，形成靜電場。當帶電粉塵顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號；此交流電信號的大小和粉塵質量含量成正比。通過對此電信號進一步放大、運算處理，從而JQ測量出粉塵濃度（mg/Nm3）
三、BDM-Z型一體化高精度粉塵濃度在線測量儀特點：
1、一體化結構，抗干擾性能高。
2、測量精度高。
3、測量電極采用進口材質噴涂，具有更強的耐高溫、抗腐蝕和防粘附能力。
4、變送器主體采用專利設計，氣密連接件嚴防被測氣體泄漏和測量電極向外沖擊擠出。
5、變送器具有自動調零功能，有效避免零漂。
6、變送器采用無極性DC24V供電，防止接線失誤損壞設備的可能性。
四、技術指標：
1、環境溫度：-40℃～80℃(電子部件)
2、環境濕度：45% ～95%RH
3、介質壓力：＜2.5MPa
4、介質溫度：-50℃～260℃（標準型）
5、粉塵顆粒：標稱直徑0.1μm～200μm
6、測量量程：0-100mg/Nm3（標準型）
7、測量精度：±2.5%
8、插入長度：L＝800mm（標準型），可根據要求定做
9、輸出方式：二線制DC 4-20mA或經RS-232，RS-485數據接迅接口
10、電源電壓：DC 24V±10%
11、防護等級：IP65
12、防爆等級：Exia II BT4
13、變送器功耗：小于0.7W
五、接線方式：
BDM-Z型高精度粉塵濃度變送器可與任何DC4-20mA輸入的指示、記錄與調節儀表、PLC/DCS計算機等組成系統，當所組成系統的儀表不能提供24VDC電源時，需由外部提供。
六、外型尺寸：
安裝時需在被測管道上開Φ28孔，然后將焊接底座焊接到被測管道上。焊接底座和主體之間為M27x2螺紋連接。
產品型號：煙道管道粉塵測定儀
